一、產品簡介

    電纜故障測試儀，可以測試35KV以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障，低阻、短路性故障及斷路故障。

    測試儀采用箱式結構，采用觸摸屏操作界面，所有功能按鍵均在屏幕上直觀地顯示，用戶可通過觸摸屏直接操作。具有波形儲存功能，可以儲存大量的現場測試波形，供隨時調用觀察和同屏比較。測試界面簡單清晰，功能按鍵定義簡單明了，測量方法簡單快捷。

二、測試原理

    電纜故障一般分為兩大類：低阻、開路故障和高阻故障。儀器根據雷達測距原理，向電纜發射一個低壓脈沖或高壓脈沖。當遇到特性阻抗不匹配的地方時，就會產生反射波，儀器以的速度將發射波形和反射波形采集下來并顯示在屏幕上，用雙游標卡在波形的兩個特征拐點上。儀器根據電波在電纜中的傳播速度，便可測算出故障點到測試點的距離。

S = VT / 2

S：故障點距測試端的距離。

V：電波在電纜中的傳播速度。

T：電波在電纜中故障點與測試端間一個來回傳播所需的時間。

這樣，在V和T已知的情況下，就可計算出S，即故障點距測試點的距離。這一切只需要稍加人工干預（用雙游標卡在波形的特征拐點上）就可由計算機自動完成，測試電纜故障迅速準確。

三、器操作方法與步驟

開機前的準備工作和一般測試方法：

1．在進行現場故障測試之前應檢查儀器電量是否充足（右上方有本機電池電量百分比顯示，數字變成紅色時表示電量不足）。若儀器電量不足時，應接外接電源，儀器方可正常使用。

2．開啟儀器“電源開關”，待儀器進入Windows桌面系統后，稍候數秒鐘儀器自動進入電纜測試系統設置界面。按下“測試電源”鍵，此時儀器面板的“閃絡、脈沖”指示燈交替閃爍，后并默認“低壓脈沖測試”狀態。（注：如果計算機退出電纜測試儀系統后，回到了計算機的桌面系統，需要重新進入電纜儀測試系統，可用手指或觸摸筆雙擊桌面系統上的電纜儀圖標，即可重新進入電纜儀測試系統的初始設置界面。點擊相關觸摸鍵，又可對電纜測試系統設置界面上的相關功能進行設置）。

3．根據被測電纜的種類、長度及故障性質，用手指或觸摸筆單擊電纜儀相關觸摸鍵，進行初始設置。此時狀態欄將顯示設置后的當前狀態。

4．以上設置完后（默認的“低壓脈沖測試法”），將測試電纜夾接在被測電纜的芯線和外皮上，點擊“采樣”鍵，儀器便進入數據采集狀態。并將測得的波形顯示在屏幕上。再次點擊“采樣”鍵，儀器即進入自動采樣狀態。操作者可根據波形的幅度、位置進行“位置調節”和“振幅調節”。直至波形便于觀測時再點擊“取消采樣”為止。

5．如果設置的是“高壓閃絡法”，點擊“采樣”鍵后，儀器進入“采樣中”的等待狀態，高壓沖閃時，儀器會自動將采樣盒采集到的信號顯示在屏幕上。并且有自動進入“采樣中”等待狀態，準備采集下一次高壓沖閃時的信號。如果認為波形便于觀測，點擊“取消采樣”，即可進行游標操作，測出故障距離。

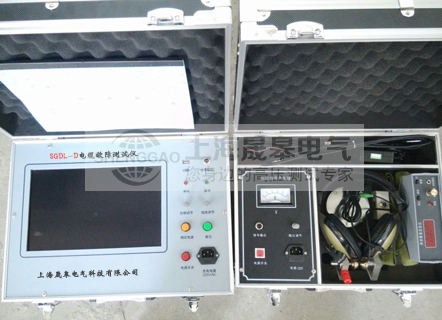

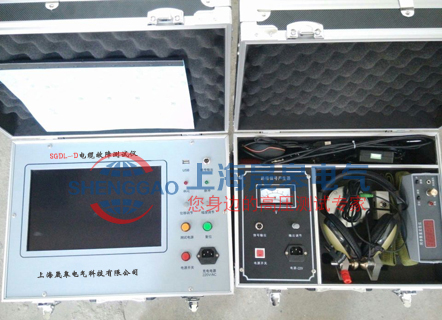

四、產品圖片

附件清單：

技術指標：

1.測試方法，低壓脈沖法、高壓閃絡法。

2.技術參數

• 測試距離：低壓脈沖法時，大測試距離16Km；高壓閃絡法時，大測試距離不小于15Km。
• 系統測試精度：小于20cm。
• 脈沖幅度:  負載阻抗在50Ω時不小于250Vpp。
• 脈沖寬度:  0.2μs、2μs、4μs三種。
• 采樣頻率:  48MHz、24MHz、12MHz、6MHz。
• 系統定點誤差：主機測量結果再配合數顯同步定點儀測量，誤差為零。
• 讀數分辨率:  1m
• 預置了4種電纜介質的電波傳播速度：油浸紙：160m/μs；交聯聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非動力電纜的電波傳播速度的設置（自選介質）。
• 對于其它非動力電纜，利用本機的測速功能可以在輸入該電纜的已知全長后，測出電波在該電纜中的傳播速度。

3.采樣方式：電流取樣法。

4.工作條件: 溫度-10 ~ +45ºC，相對濕度 90%。

5.體積：430×300×190mm。

6.重量：約10kg
