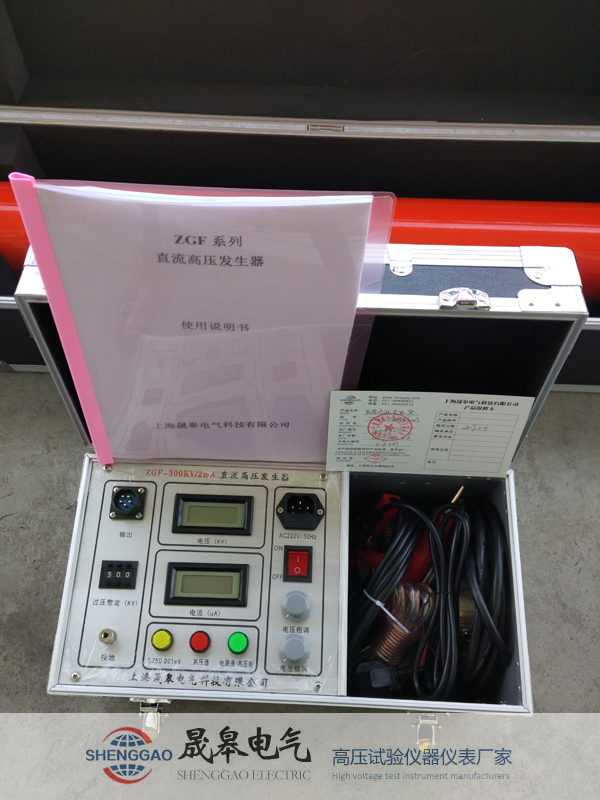

晟皋牌直流高壓發生器采用中頻倍壓電路，新型直流高壓發生器應用PWM脈寬調制技術和大功率IGBT器件，根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓試驗實現了高品質、便攜式并能承受額定電壓放電而不損壞。直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。
智能直流高壓發生器采用故障取樣專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，動作時間一般在10微秒可關斷直流主回路。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。是指主要用于絕緣和漏電檢測中的高壓電源，現在高壓電源和高壓發生器已經沒有嚴格的區別。直流高壓發生器在行業內采用分節式結構，即既可用于高電壓等級，又能用于較低電壓等級，并保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/2mA使用，可用于35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用于220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。真正做到一機兩用，大大方便了現場用戶的使用。
上海晟皋電氣科技有限公司生產銷售的SHSG系列主要用于研究電氣設備直流精電及換流站設備和絕緣材料在直流高電壓 下的絕緣強度、直流愉電線路電暈和離子流及其效應 以及進行交、直流電力設備的泄漏電流試驗。另外還可以作為其他高 壓試驗設備如沖擊電壓發生器、沖擊電流發生器、振蕩 回路等的電源。在其他科技領域里，如物理學(加速器、 電子顯微鏡等)、電子醫療設備(X射線)、工業應用 (廢氣沉淀、靜電噴漆等)、或電子通信(電視、廣播 站)等方面也被廣泛應用。
別稱：直流高壓發生器簡稱直高發，又稱高壓發生器、中頻直流高壓發生器、高壓直流發生器、直流發生器、便攜式直流高壓發生器、高頻直流高壓發生器、交直流高壓發生器。
直流高壓發生器引用的有關標準：
IEC 60-1： 1989 高電壓試驗技術 部分：一般試驗要求
DLT 848.1-2004高壓試驗裝置通用技術條件第1部分：直流高壓發生器
直流高壓發生器選型參數對照表：
|
型號 項目 |
ZGF 60/2 |
ZGF 60/10 |
ZGF 120/2 |
ZGF 120/5 |
ZGF 200/2 |
ZGF 200/5 |
ZGF 300/2 |
其 它 等 級 |
|
輸出額定電壓電流 |
60kV/2mA |
60kV/10mA |
120kV/2mA |
120kV/5mA |
200kV/2mA |
200kV/5mA |
300kV/2mA |
600～800kV電壓等級的直流發生器定做 |
|
控 制 箱 重 量 |
4.5kg |
4.5kg |
4.5kg |
4.5kg |
4.5kg |
4.5kg |
4.5kg |
|
|
倍 壓 體 尺寸重量 |
Φ120×300mm 4.1kg |
Φ148×360mm 4.5kg |
Φ120×450mm 5.5kg |
Φ148×500mm 6.2kg |
Φ148×730mm 11kg |
Φ148×760mm 11.5kg |
Φ180×1100mm 20kg |
|
|
工作電源 |
50Hz；220V±10% |
|||||||
|
測量誤差 |
數字電壓表：1%（滿度）±1個字；數字電流表：1%（滿度）±1個字 |
|||||||
|
穩 定 度 |
隨機波動，電源變化±10%時，≤0.5% |
|||||||
|
紋波系數 |
≤0.5%（滿度） |
|||||||
|
工作方式 |
間斷使用，額定負載60min |
|||||||
|
工作環境 |
環境溫度：-15℃～50℃；溫度25℃時，相對濕度：＜90%（無凝露）；海拔高度：＜2500m |
|||||||
上海晟皋電氣科技有限公司,您身邊的高壓測試專家！研發生產各種直流高壓發生器，主要為電力系統的發電、供電、用電部門，科研機構與電力設備相關的生產企業，提供先進的高壓試驗設備和檢測儀器儀表，直流高壓發生器，價格公道，質量有保障，歡迎來電咨詢！我公司將竭誠為您提供更放心、更的產品咨詢與技術服務，及時提供工程預約及產品使用疑難解答。
