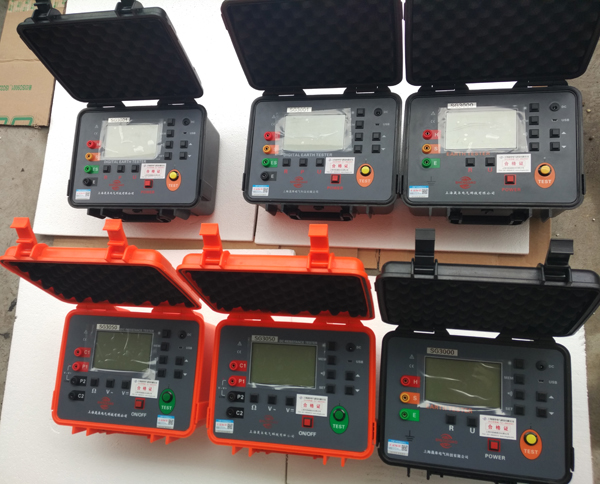

SG3000接地電阻測試儀又名三線接地電阻測試儀、數字式接地電阻測試儀、接地電阻表等是檢驗測量接地電阻常用儀表的常用儀表，采用了超大LCD灰白屏背光顯示和微處理機技術，滿足二線、三線測試電阻要求。適用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表測試精準、快速、簡捷、穩定可靠等特點。
SG3000數字式接地電阻測試儀由微處理器控制，可自動檢測各接口連接狀況及地網的干擾電壓、干擾頻率，并且具測試輔助接地極電阻值功能。同時存儲500組數據，電阻測量范圍：0.01Ω～3000Ω，接地電壓范圍：0.01～100.0V?？赏ㄟ^監測軟件在線監測數據，USB數據上傳PC并具有智能報警提示等功能。
SG3000接地電阻測試儀的使用方法：
1．接地電壓測量
|
|
測量前請確認測試線插頭已插入儀表對應接口，未插入或接觸不良，可能造成測量值出現誤差 |
|
本儀表不能用于商用電源電壓的測量，特殊情況需要測量，只能用S、E接口連接測量，不能在H、S接口短接的情況下測量商用電源電壓，否則在斷路器的接地回路中測量電壓，斷路器可能啟動 |
|
|
接地電壓測量時，請勿在測量接口間施加超過100V的電壓 |
|
|
接地電壓測量時，請勿觸摸被測量裸露導體，以免觸電 |
輔助接地棒、測試線都連接好后，將功能按鍵U轉換電壓檔， LCD顯示對地電壓值，被測對地電壓不能超過100V。
一般情況下，測量接地電壓，只連接S、E接口的對應測試線即可。如圖示：
|
注 意 |
在測量接地電阻時，先確認對地電壓值必須在10V以下，如果此電壓值在10V以上，則接地電阻的測量值可能會產生誤差，此時先將被測接地體的設備斷電，使接地電壓下降后再進行接地電阻測量。 |
2．線阻校驗
為了提高現場測量接地電阻的精密性、穩定性，避免因測試線長時間使用線阻變化引起的誤差；避免因測試線未插入儀表接口或接觸不良引起的誤差；避免因用戶更換或加長測試線引起的誤差等，特設計了線阻校驗功能，對于低值電阻測量更加。
連接好測試線與儀表后，將所有測試線的另一端短接，如下圖，按功能鍵R按鈕鈕切換至對應的接地電阻測量檔位，按“ ”鍵開始校驗，校驗中LED指示燈閃爍，LCD倒計數顯示，校驗完畢LCD顯示線阻值并將該值存儲，在本次開機接地電阻測量中會自動扣除校驗的線電阻值。
關機不保存校驗線阻值，下次開機，需要重新校驗。
3．接地電阻精密測量
|
|
測量前請確認測試線插頭已插入儀表對應接口，未插入或接觸不良，可能造成測量值出現誤差 |
|
對低值接地電阻測量，線阻校驗后測量更 |
|
|
接地電阻測量時，E、H接口間將產生大約50V電壓！請勿在測量接口間另施加電壓，請注意避免觸電事故 |
|
|
接地電阻測量時，測試線不能混繞，應將測試線分開進行測量 |
|
|
輔助接地棒H、S盡可選擇水份多的場所深埋，以降低輔助接地電阻值從而減小指示誤差 |
精密測量接地電阻采用三線連接，輔助接地棒、測試線都連接好后，切換功能測量電阻R模式，按鍵按“TEST”鍵開始測量，測量中LED指示燈閃爍，LCD倒計數顯示，測量完成后指示燈滅，LCD顯示測量值。從被測物體開始，每隔5～10米分別將輔助接地棒呈一直線插入大地，將接地測試線(紅、黃、綠)從儀表的H、S、E接口開始對應連接到輔助電流極H、輔助電壓極S、被測接地極E上。如圖示：
4．簡易法測量接地電阻
|
|
選用商用電源系統接地作為輔助接地極測量時，必須用檢電器確認是商用電源系統的接地極 |
|
不能用本儀表確認商用電源系統的接地極 |
此方法是不使用輔助接地棒的簡易測量法，利用現有的接地電阻值小的接地極作為輔助接地極，使用2條簡易測試線連接(即其中H、S接口短接)。可以利用金屬水管、消防栓等金屬埋設物、商用電力系統的共同接地或建筑物的防雷接地極等來代替輔助接地棒H、S，測量時注意去除所選金屬輔助接地體連接點的氧化層。

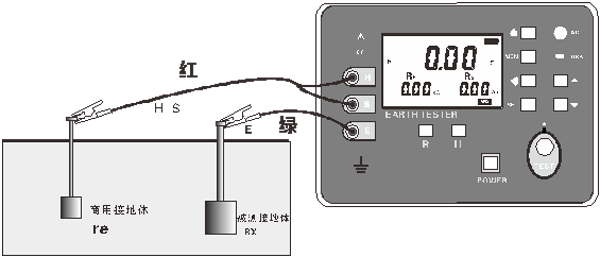

接地電阻簡易測試接線如下圖，其他操作同精密測量。
簡易法測量接地電阻，其儀表讀數為被測接地體的接地電阻值與商用接地體的接地電阻值之和，即：
RE=RX＋re
其中：RE為儀表讀數值；
RX為被測接地體的接地電阻值；
re為商用電力系統等共同接地體的接地電阻值。
那么，被測接地體的接地電阻值為：
RX=RE－re
采用簡易法測量接地電阻，盡量選擇re值小的接地體作為輔助接地極，這樣儀表讀數才更接近真實值。測量時請優先選擇金屬水管、消防栓做為輔助接地極。
|
注 意 |
簡易法測量接地電阻，也需先確認對地電壓值必須在10V以下，如果此電壓值在10V以上，則接地電阻的測量值可能會產生誤差，此時先將被測接地體的設備斷電，使接地電壓下降后再進行接地電阻測量。 |
